暖通空调水泵如何选型?

   日期:2022-08-08     浏览:1
 今天,小编将为您带来的内容是:如何选择暖通空调泵,让我们来看看吧~。





冷冻水泵:





驱动水在冷冻水环中循环流动的装置。

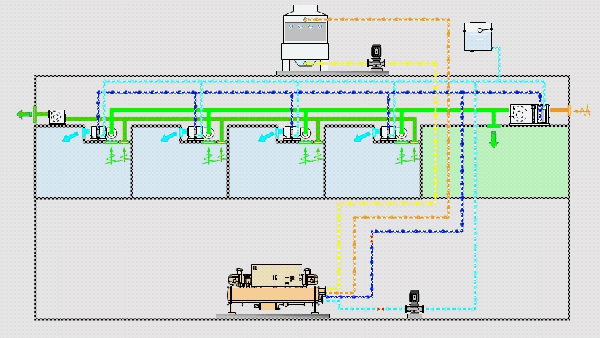

众所周知,空调房间末端(如风机盘管、空气处理机组等)需要冷水机组提供的冷水,但由于阻力的限制,冷冻水不会自然流动,需要水泵驱动冷冻水循环,以达到换热的目的。





冷却水泵:





驱动冷却水循环的装置。





众所周知,冷却水进入冷却机组后,会带走制冷剂的部分热量,然后流向冷却塔释放这部分热量。冷却水泵负责驱动冷却水在机组和冷却塔的闭环中循环。形状与冷冻水泵相同。





如图:





补水泵:





空调补水装置负责将处理后的软化水注入系统。外观与水泵相同。





常用的水泵包括卧式离心泵和立式离心泵,可用于冷冻水系统、冷却水系统和补水系统。卧式离心泵可用于机房面积大的地方,立式离心泵可用于机房面积小的地方。





水泵并联运行:





从上表可以看出,当水泵并联运行时,流量衰减;当并联台数超过3台时,衰减尤为严重。因此,建议:





1.选择多台水泵时,要考虑流量的衰减,一般增加5%~10%的裕度。





2.水泵并联不超过3台,即制冷主机选择时不超过3台。





3.冷热水循环泵应分别设置在大中型工程中。





一般来说,冷冻泵和冷却泵的台数应与制冷主机逐一对应,并考虑备用。补水泵一般按一用一备的原则选择,确保系统可靠的补水。





泵铭牌一般标有额定流量、扬程等参数(见泵标牌)。在选择泵时,首先要确定泵的流量和扬程,然后根据安装要求和现场情况确定相应的泵。





水泵流量计算:





(1)冷冻水泵、冷却水泵流量计算公式:





(m3/h)=Q(kw)×(1.15~1.2)/(5℃×1.163)





类型:Q-制冷主机制冷量,Kw;





L-冷冻水泵流量,m3/h。





(2)供水泵流量:





正常供水量为系统循环水量的1%~2%,但在选择供水泵时,除了满足上述水系统的正常供水量外,还应考虑事故时增加的供水量。因此,供水泵的流量通常不小于正常供水量的4倍。





水箱的有效容积可考虑1~1.5h的正常补水量。





确定泵扬程:





(1)冷冻水泵扬程的组成:





制冷机组蒸发器水阻:一般为5~7mH2O;(详见产品样本)





表冷器或蒸发器的水阻力(空气处理机组、风机盘管等):一般为5~7mH2O;(具体值见产品样本)





回水过滤器、二通调节阀等阻力一般为3~5mH2O;





分水器、集水器水阻:一般为3mH2O;





制冷系统水管沿路阻力及局部阻力损失:一般为7~10mH2O;





综上所述,冷冻水泵扬程为26~35mH2O,一般为32~36mH2O。





注:扬程计算要根据制冷系统的具体情况来确定,不能复制经验值!





(2)冷却水泵扬程的组成:





制冷机组冷凝器水阻:一般为5~7mH2O;(具体值见产品样本)





冷却塔喷嘴喷水压力:一般为2~3mH2O;





冷却塔(开式冷却塔)接水盘到喷嘴的高差:一般为2~3mH2O;





回水过滤器、二通调节阀等阻力一般为3~5mH2O;





制冷系统水管沿路阻力及局部阻力损失:一般为5~8mH2O;





综上所述,冷却水泵扬程为17~26mH2O,一般为21~25mH2O。





(3)补水泵扬程:





扬程为定压点与最高点之间的距离+水泵吸水端和出水端阻力+3~5mH2O的丰富扬程。





例题:





一栋高度约100m的高层建筑,安装了几个XX水冷螺杆,采用闭式空调水系统,试图估计冷冻水泵所需的扬程。





解答:





1.冷水机组蒸发器阻力,检查产品样册:60kpa(6m水柱);





2.管道阻力:取冷冻机房内的除污器、集水器、分水器、管道阻力50kpa;输配侧管道长度300m,比摩擦阻力100pa/m,摩擦阻力300*100=3000pa=30kpa;如果输配侧局部阻力为摩擦阻力的50%,局部阻力为90kpa*0.5=45kpa;





3.空调末端装置阻力:空气处理机组的阻力一般大于风机盘管,因此前者的阻力为45kpa(4.5m水柱)(可参照产品样本确定)





4.二通调节阀、Y型过滤器等阻力:取40kPa(4.0m水柱)。





5.水系各部分阻力之和为:60kpa+125kpa+45kpa+40kpa=270kpa(27m水柱)。





6.水泵扬程:安全系数为15%,扬程H=27m*1.15=31.05m。





根据上述估算结果,空调水系统的压力损失值范围筑的空调水系统的压力损失值范围,特别是防止系统压力损失估计过大,水泵扬程过大,造成能量浪费。





水管阻力计算方法:





①管道沿程阻力水的沿程阻力:HF=RL。





类型:HF-水管沿程阻力,Pa;





R-单位长度沿程阻力,又称比摩阻、Pa/m;





L-水管直管段长度,m。





当冷水管采用钢管或镀锌管时,比摩阻R一般为100~400pa/m,最常用的为250pa/m。比摩阻是一种与水管径、水流流量和流量相关的数量,可通过以下比摩阻计算图找到。





局部阻力:





当水流遇到弯头、三通等附件时,摩擦和涡流能耗引起的局部阻力计算公式为:





中-局阻力系数,见下表
